PT6通過式

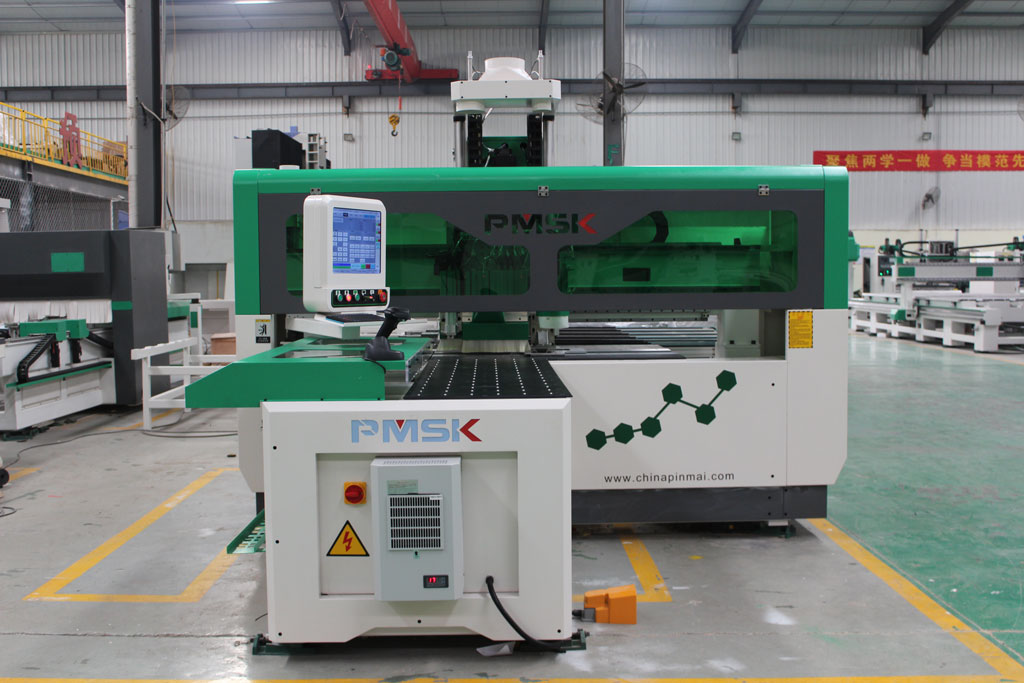

六面鉆是品脈數控自主研發設計的一款高端板式家具數控鉆孔設備，通過無線掃碼（帶排序功能），自動定位，雙夾鉗自動夾板，自動載入加工，一次實現六面孔位加工和正反面槽加工，加工完成后夾鉗自動將板件載入分揀回轉平臺，加工效率高，自動化程度高，是目前高端板式家具生產連線主要的排孔設備。
.jpg)
整機特性：
u 上下雙排鉆組 效率高，精度高，一次上料解決六面孔。
u 智能雙夾鉗夾鉗智能避讓，大小板均可加工、夾鉗移動最大速度可130m/min。
u 氣浮珠臺面 減輕摩擦，有效保護板件表面。
u 智能出料系統加工完板件，能夠自動傳送到分揀區。
u 前進前出、前進后出可自行選擇，前進后出模式板件加工完通過回轉平臺傳送到分揀區。
u 計算機操作、CAD畫圖、CAM導入，可以直接導入DXF、MPR/XML等開放數據格式、操作方便。可以對接美國CV、法國Topsolid、海迅、三維家、易木、云熙、1010等國內外知名設計拆單軟件。
配置參數：
|
PT6數控六面鉆 |
行程范圍 |
X軸行程 |
2600mm |
臺面結構 |
氣浮珠臺面 |
|
Y軸行程 |
1500mm |
上鉆主軸功率 |
3.5KW |
|
Z軸行程 |
200mm |
下鉆主軸功率 |
3.5KW |
|
最大進給速度 |
X軸速度 |
80m/min |
刀具接口形式 |
ER32彈簧夾頭 |
|
Y軸速度 |
65m/min |
排鉆型號 |
12+8+1 |
|
Z軸速度 |
15m/min |
運行指令 |
G代碼 |
|
最小加工尺寸 |
50x200 |
減速機 |
日本新寶 |
|
最大加工尺寸 |
1220*2440 |
工作臺 |
氣浮珠臺面 |
|
上排鉆型號 |
12+8 |
齒條 |
德國亨利安 |
|
下排鉆型號 |
9垂直 |
絲杠 |
臺灣TBI |
品脈數控六面鉆分單機模式和數控六面鉆連線模式
品脈數控定制家具工業4.0主要是以無人化工廠為主，打造工業4.0的生產線，把開料、封邊、鉆孔、分揀、包裝等流程一體化，從而實 人式的工廠生產模式。整套定制家具工業4.0硬件部分涵蓋開料設備、多軸搬運機器人、封邊回轉線系統、動力傳輸線、龍門抓料機、
六面鉆打孔設備、自動分揀系統等通過總控系統與智能軟件控制實現自動化生產。
