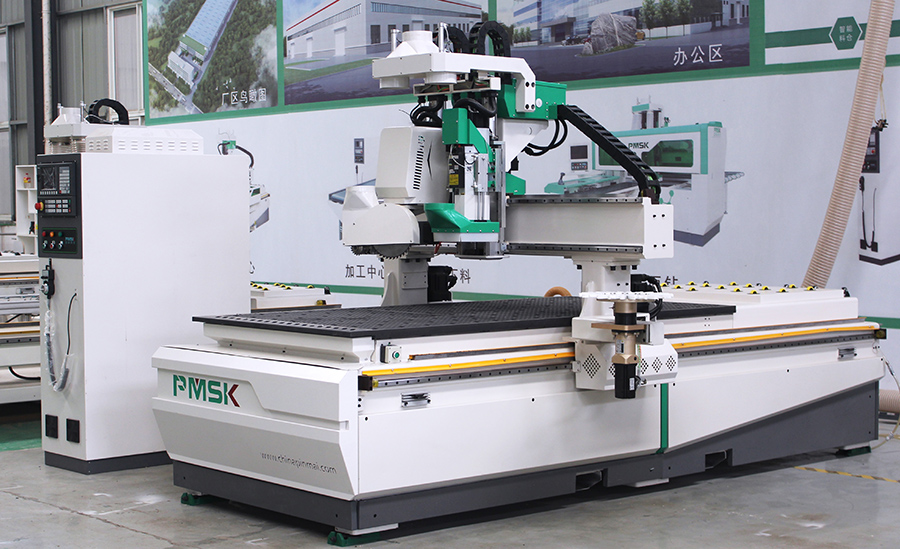

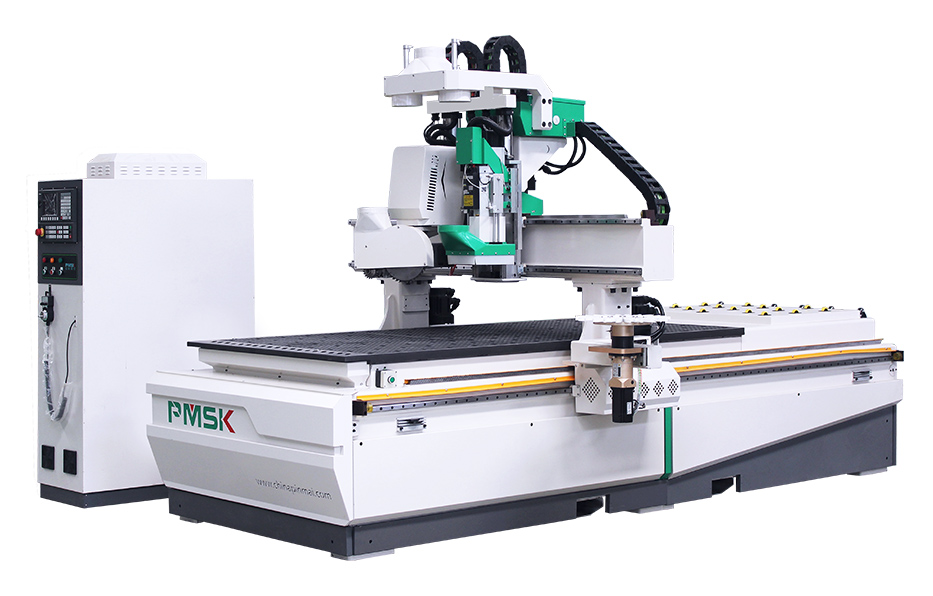

產品介紹
數控四邊鋸加工中心主要用于實木門規方，板式及實木家具生產，全鋁家具下料，非金屬材料的鉆孔、雕刻、切割等工序。機器配備的旋轉鋸可進行任意角度切割，配備的自動換刀主軸搭配大容量刀庫能夠進行雕刻、銑型、鉆孔、切割下料等。
整機特性
◆厚壁焊鋼重型龍門及床身，龍門移動式結構，設備高速運行低振動、噪音小，運行穩定，高速切割不易崩邊、不斷刀。

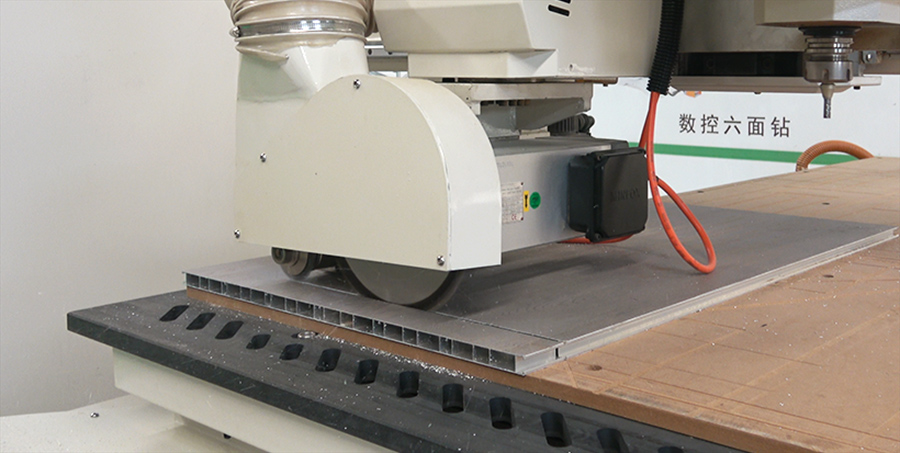

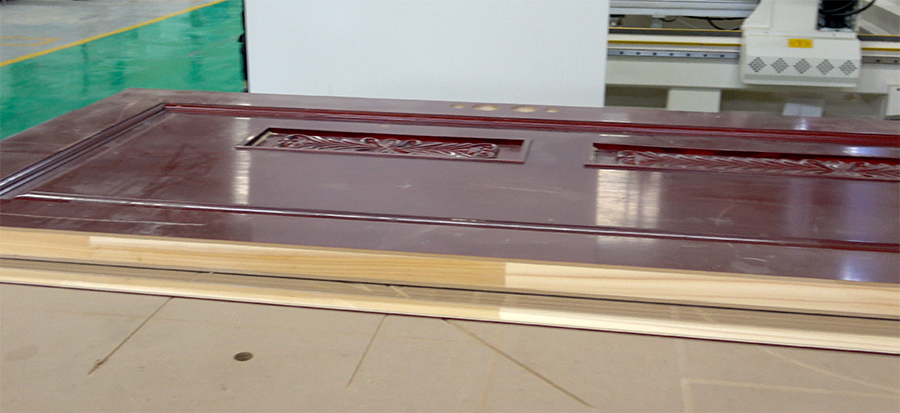

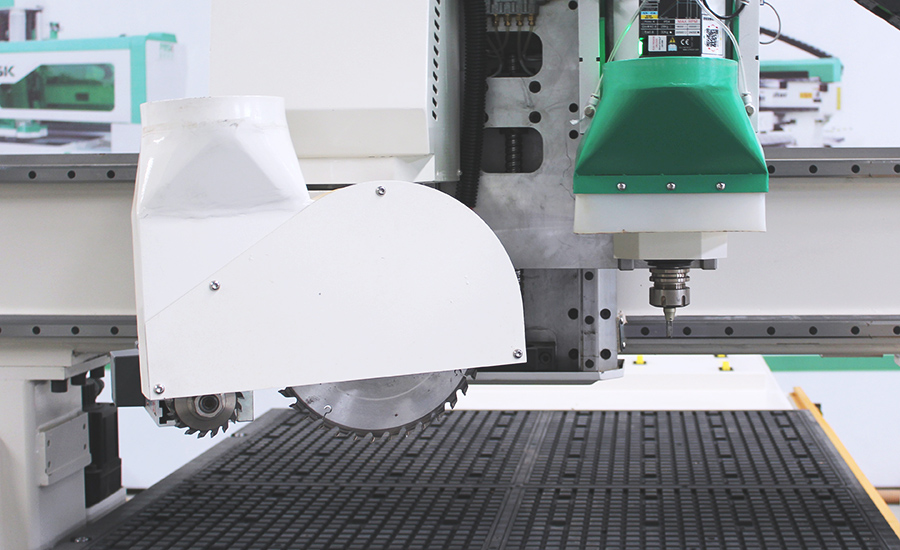

◆組合鋸片歸方，槽鋸破皮主鋸切割，避免單鋸片切割崩邊及銑刀歸方木材崩裂不良，并且加工高效，用于木門規方加工8小時產能可達150-160張。

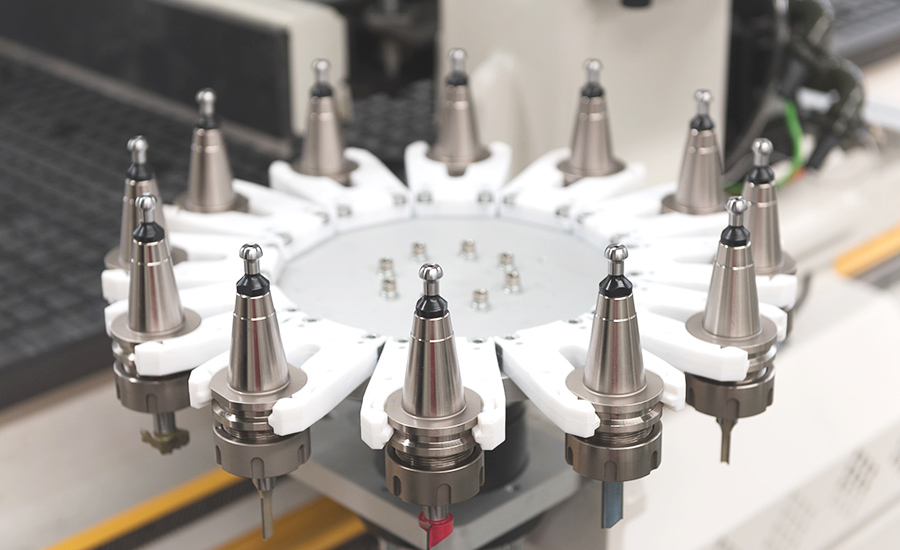

◆9.0KW大功率風冷換刀主軸，配大容量伺服刀庫，可快速換刀，適合鉆孔、開槽、雕刻及銑刀切割下料等各種加工工藝。
◆臺灣臺達人性化控制系統，中外文界面可選，墊板清底、固定孔一鍵式加工，操作簡單。
◆真空吸附臺面固定工件，適合材料任意切割，雙層?xùn)鸥袷脚_(tái)面確保小料不跑板。

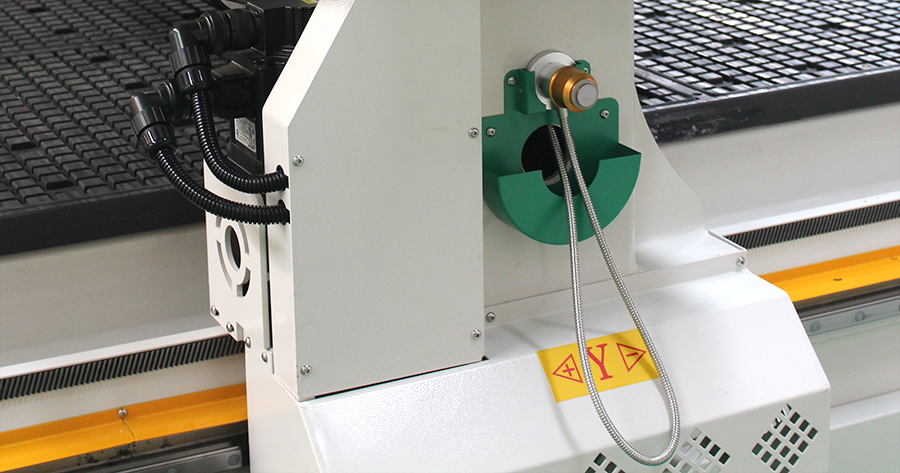

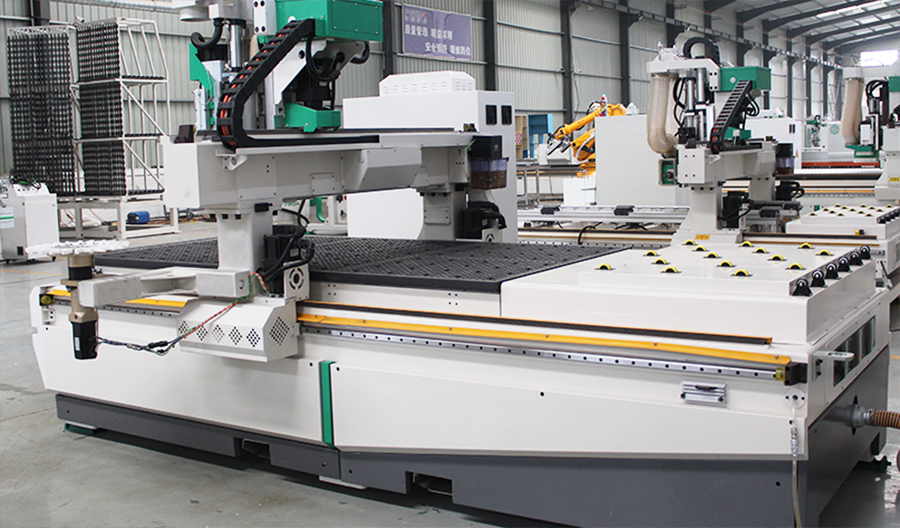

機器細節
設備參數
（鋸片）加工尺寸：1100*2400*65mm
（主軸）加工尺寸：1220*2440*80mm
進給速度：X、Y軸65m/min Z軸20m/min
傳動方式：X、Y軸齒條 Z軸絲桿
(鋸片)加工速度：10m/min
(主軸)加工速度：20m/min
主軸：9KW（風冷） 24000RPM
鋸片電機：5.5KW+1.5KW
控制系統：臺達系統
驅動系統：臺達伺服驅動
主電器元件：法國施耐德
主氣動元件：臺灣亞德客
外形尺寸：3000*3800*2300mm
工作臺面：雙層真空吸附臺面
功率、電壓、氣壓：15KW（不含真空泵、吸塵器）、3P AC 380V/50HZ
